Vlastnosti
- Odlitky lože CNC vertikálního frézovacího centra jsou odlévány pryskyřičným pískem HT300. Po hrubém opracování se sekundárním žíháním proces umělého stárnutí odstraní vnitřní pnutí odlitků a přirozeně se skladují déle než půl roku před dokončením.
- Náš výrobce má řadu dovážených portálových pětistěnných a přesných portálových strojů na broušení vodicích lišt pro zpracování odlitků lože, aby byla zajištěna přesnost. Postel je 100% vlastní-zpracovaná a efektivně kontroluje kvalitu.

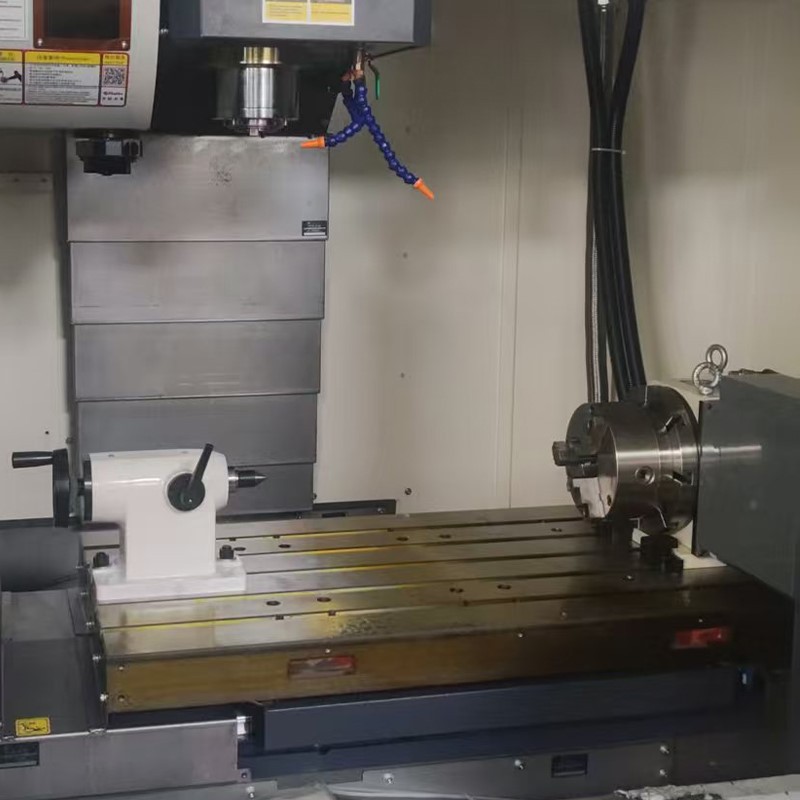

- Pracovní stůl CNC vertikálního frézovacího centra je celý kalený a tloušťka kalení dosahuje více než 3 mm.
- Zaměstnanci optomechanické montáže jsou z tchajwanských podniků s mnohaletými pracovními zkušenostmi. Přesnost zpracování odpovídá japonskému standardu JISB a tovární standard je na základě národního standardu snížen o více než 30 %.
- Přesnost škrábání vyžaduje rovinnost, přímost, svislost a vyžaduje, aby všechny kontaktní plochy odlitků měly více než 8-12 škrábacích bodů na čtvereční palec, aby byla zajištěna dlouhodobá stabilní a efektivní přesnost.

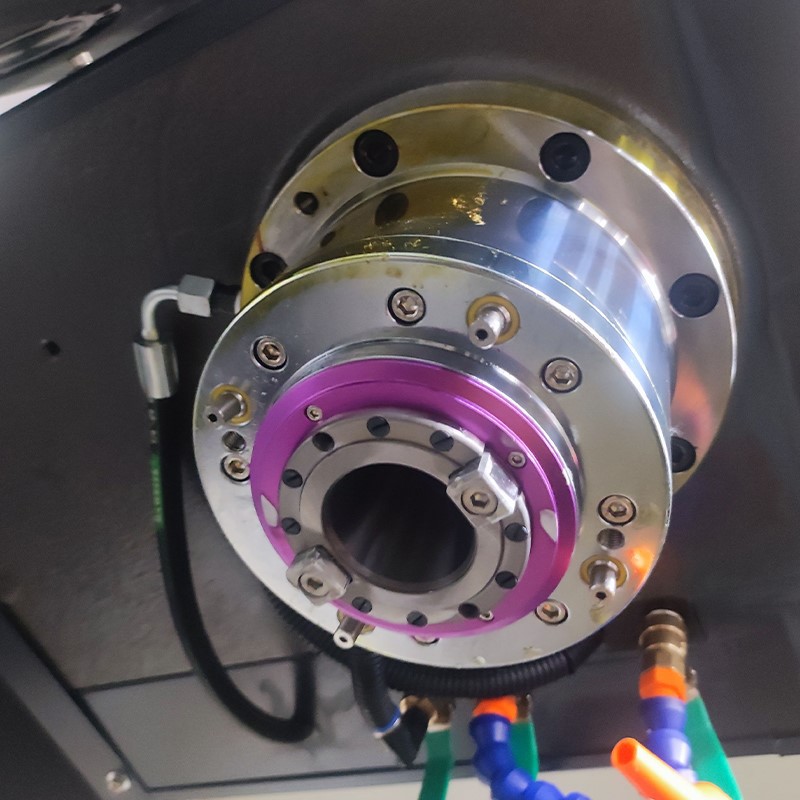

- Přesné optické a mechanické díly pocházejí z Německa, Británie a Japonska. Originální vřeteno z Tchaj-wanu, dovezená ložiska z Německa a Japonska a šroubové tyče dovezené z Tchaj-wanu s přesností Shangyin / Intime C3, lineární vodicí lišty s německými kuličkami Rexroth nebo tchajwanské válečky Shangyin a Yintai s přesností úrovně P-, zaručeně dovezeno v originálním balení.
- CNC vertikální frézovací centrum striktně implementuje 72{1}hodinový záběh kopírovacího stroje a testovací kus komplexní velikosti je kvalifikován před opuštěním továrny.
Technické parametry
|
Žádný. |
Specifikace |
Jednotka |

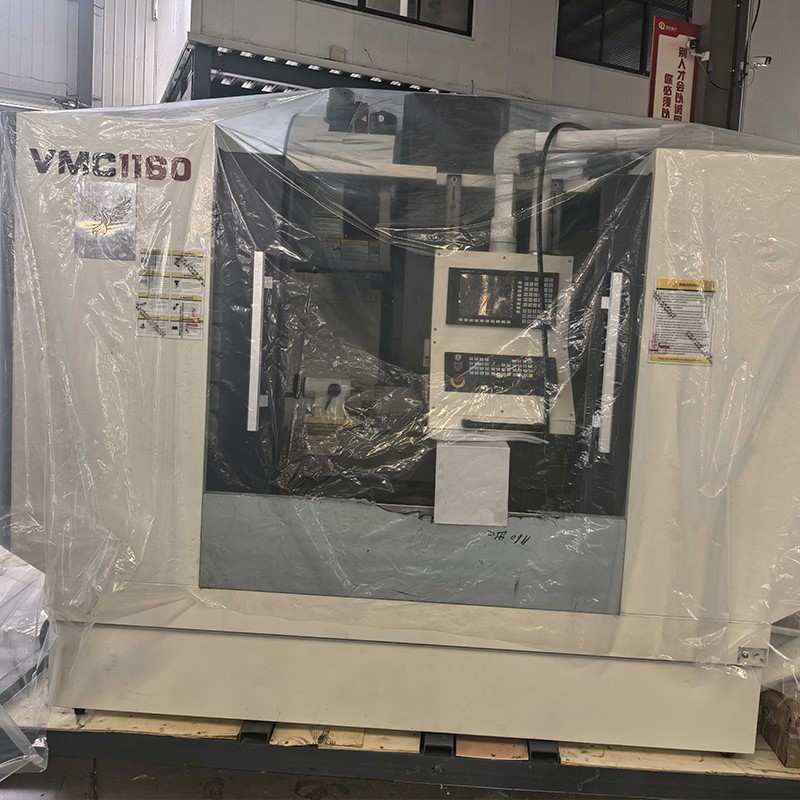

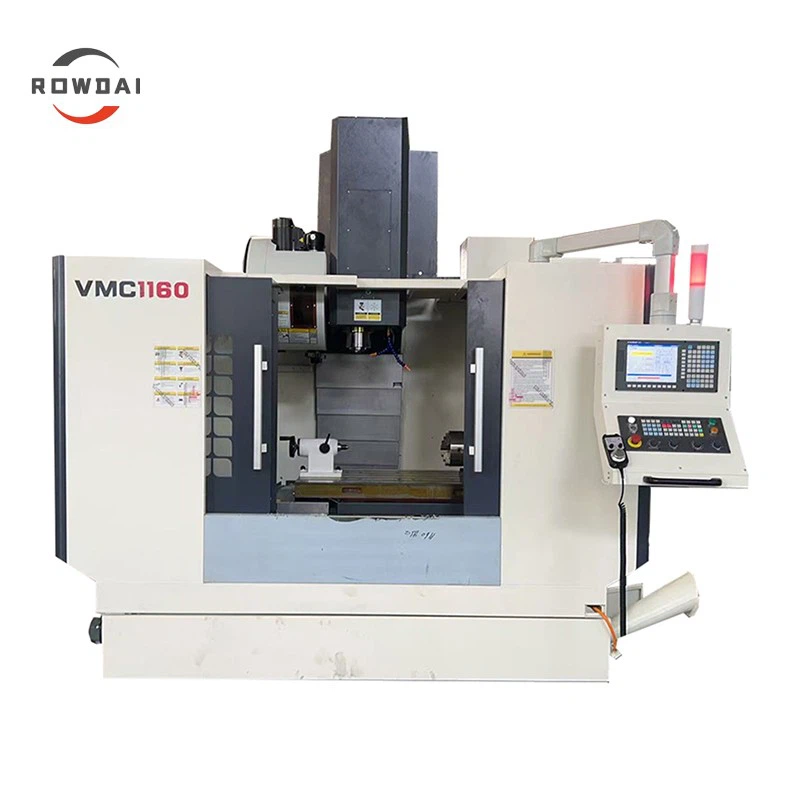

VMC1160 |
|
1 |
Osa X/Y/Z |
mm |
1100*600*600 |
|
2 |
Vzdálenost od špičky vřetena k pracovnímu stolu |
mm |
120-720 |
|
3 |
Vzdálenost od středu vřetena k dráze sloupu |
mm |
650 |
|
4 |
Velikost pracovního stolu |
mm |
1200*600 |
|
5 |
Max. načítání |
kg |
800 |
|
6 |
T-slot (číslo-velikost-vzdálenost) |
č./mm/mm |
5-18-100 |
|
7 |
Kužel vřetena |
mm |
BT40-150 |
|
8 |
Rychlost vřetena |
ot./min |
Typ pásu 8000 |
|
9 |
Vřetenový motor |
Kw |
11 |
|
10 |
Rychlost rychlého pohybu osy X |
m/min |
24 |
|
11 |
Rychlost rychlého pohybu osy Y |
m/min |
24 |
|
12 |
Rychlost rychlého pohybu osy Z |
m/min |
18 |
|
13 |
Rychlost řezání |
mm/min |
1-10000 |
|
14 |

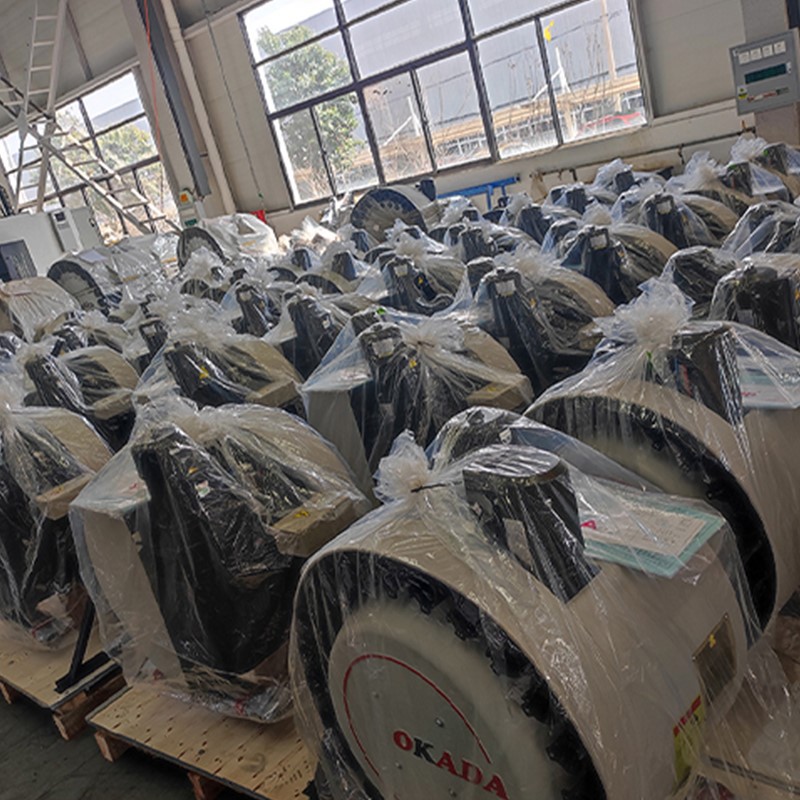

Kapacita nástroje |
nástroje |
24 |
|
15 |
Přesnost polohování (JIS) |
mm |
±0.008 |
|
16 |
Přesnost opakování (JIS) |
mm |
±0.005 |
|
17 |
Napětí |
3 fáze 380V |
|
|
18 |
L*W*H |
mm |
2800*2430*3120 |
|
19 |
Hmotnost |
kg |
6500 |
